产品概述

            CH-800-M 蓄电池监测系统，可应用于各种蓄电池组的在线检测，综合测量判定电池组 及电池性能，并对失效电池予以显示及报警，实现蓄电池检测和失效预期检测的自动化，能通 过实时监测蓄电池的运行状态及其各项运行参数，对电池组进行自我诊断并自动进行相应的维护，可以利用网络实现远程遥信、遥测、遥控的蓄电池智能监控维护系统。实时准确掌握蓄电 池组的实际运行状态和健康状况，及时发现蓄电池组使用过程中存在的问题，并实现自动维护功能。让蓄电池组在浮充时保持电压均衡，使每节单体电池保持最佳状态，提高电池组后备时 间及运行寿命，及时发现落后电池并产生告警，极大地降低了人力、物力等维护成本，提高电 池使用的安全性降低事故率，有效的进行节能减排，为使用单位创造很好的经济效益和社会效益。

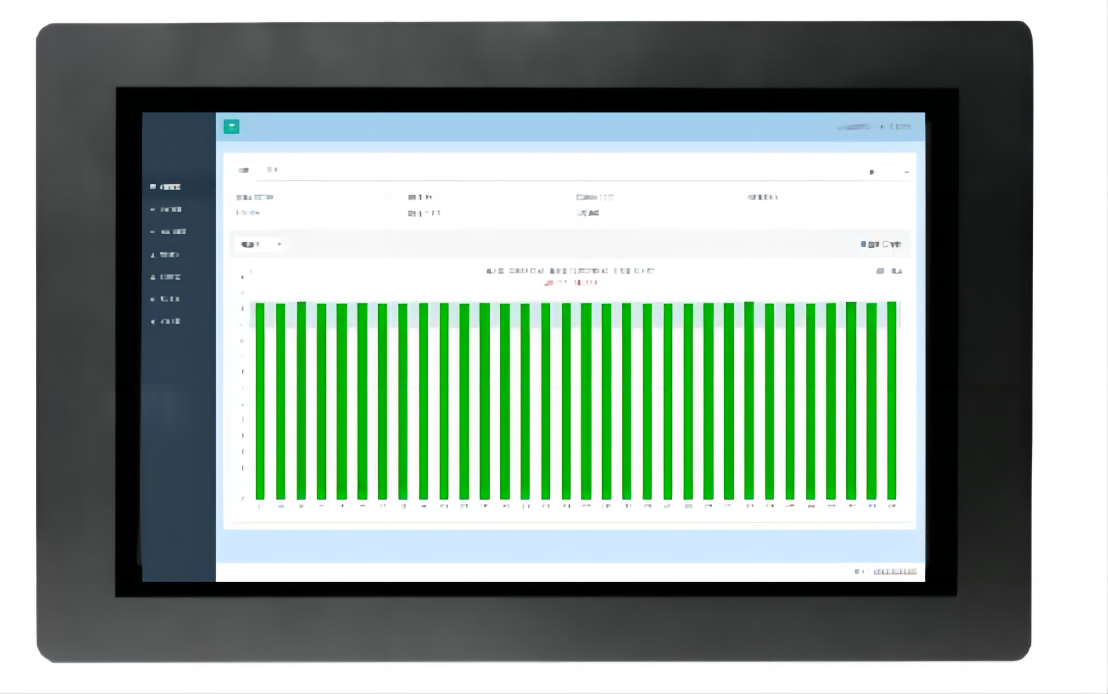

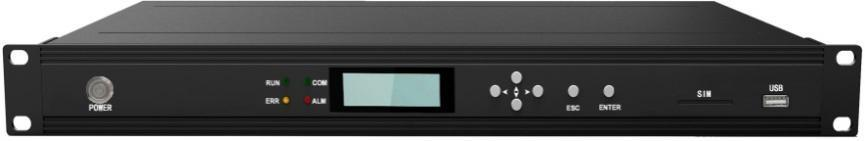

                                                                                                                    CH-800-M/CH-800-M-Pro

 产品特点：

     （1）实时监测蓄电池的电压、充放电电流、电池状态、内阻、温度、SOC、SOH 。

     （2）先进的测量算法，无需进行大电流放电，实现无损测量。

     （3）分体式的组电压、组电流测量模块，可根据现场情况灵活配置，适用于多极柱电池， 通讯总线供电；

             组电流模块支持测量纹波电流，组电压模块支持测量纹波电压。

     （4）单体休眠功能，实现低能耗。

     （5）先进的一键式单体地址搜索功能。无需人工过多干预和设置，有效减少工程工作量 和配置错误。

     （6）通过监测单体上的圆环形呼吸灯的颜色，快速定位机房内告警或故障的蓄电池组 。

     （7）均衡功能，蓄电池组在浮充时保持电压均衡，使每节单体电池保持最佳活性状态， 提高电池组后备时间及运行寿命。

     （8）多样的告警联动，使突发事件无所遁形。

     （9）灵活配置，可适用于 1-6 电池组的监控，最多支持 420 节电池的监控 。

     （10）支持环形通讯，任意一个节点断了，不影响后面其他单体的通讯 。

     （11）支持历史数据存储功能，最多可支持五年的历史存储 。

     （12）充放电数据记录实现秒级存储，可检测记录充放电过程中细节的异常 。

     （13）丰富的 DI/DO，有 6 路 DI、6 路 DO 。

     （14）支持 ModbusRTU、ModbusTcp、SNMP、IEC61850 等多种通讯协议。

     （15）支持双网口，支持 4G 无线通讯 。

    （16）支持热备双电源备份 。

    （17）详尽的历史数据记录，完善的告警事件管理，提供电池维护、失效分析、生成报 表的数据支持。

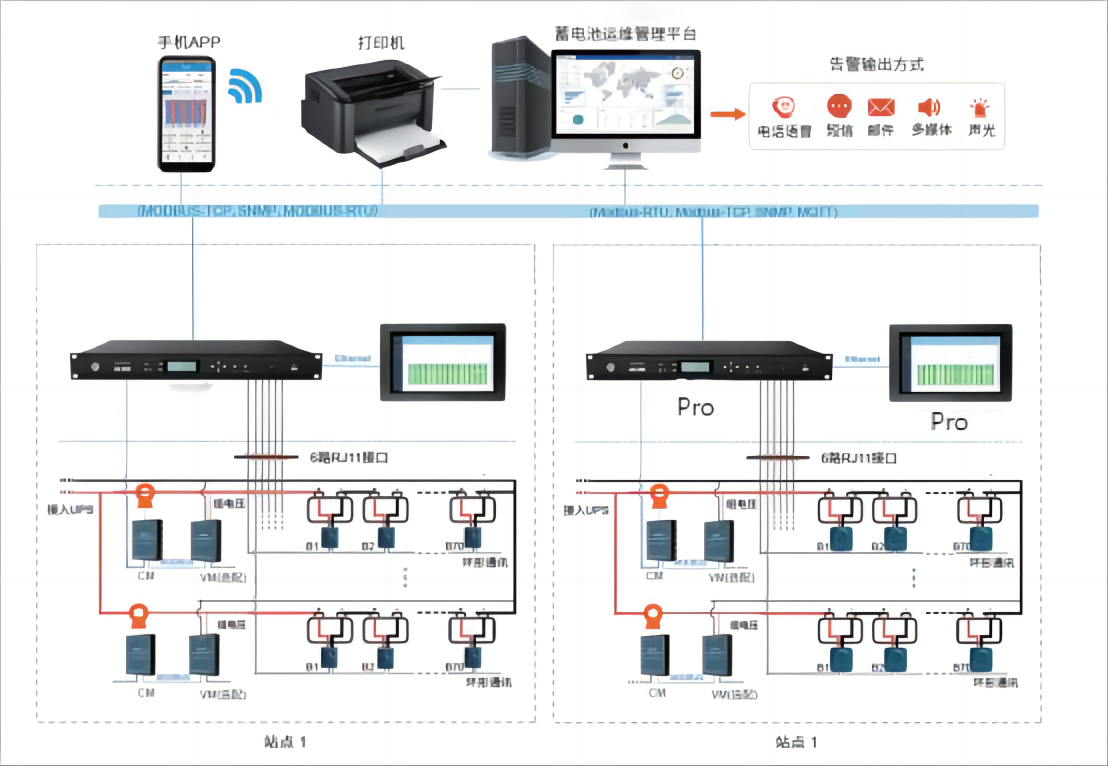

1.1 系统架构

                                        蓄电池监控系统由CH-800-M/CH-800-M-Pro、单体采集器模块、电流霍尔传感器、电压测量模块、电流测量模块、等部分组成。

      1.2 CH-800-M/CH-800-M-Pro外形尺寸
